ナンバープレースとは

3×3のブロックに区切られた9×9のマス目に、ルールに従って1から9の数字を埋めていくパズルゲームである。

量子アニーリングシミュレータ(qbsolv)でナンバープレース問題を解く方法について解説する。

ルール

縦横の各行列には、同じ数字を埋めてはならない
太枠で囲んだ3×3のマスに、同じ数字を埋めてはならない

QUBO変数の設定

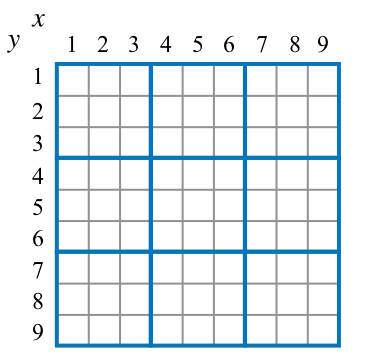

以下のようにxおよびyに1～9のインデックスを設定する

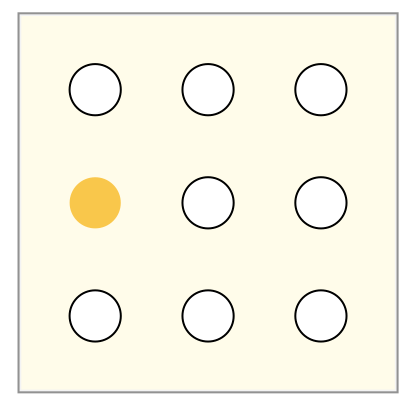

1～9の数字に対応させるために、各マスに9個、合計9×9×9=729個のQUBO変数を配置する
QUBO変数のインデックスkは、座標(x, y)および数字nと対応付けられる。

$$k \equiv 81(y-1) + 9(x-1) + (n-1)$$

例）座標(x, y)に4を埋める場合、QUBO変数は以下の通り

$$q_{x, y, 1} \equiv q_{81(y-1)+9(x-1) + (1-1)} = 0$$

$$q_{x, y, 2} \equiv q_{81(y-1)+9(x-1) + (2-1)} = 0$$

$$q_{x, y, 3} \equiv q_{81(y-1)+9(x-1) + (3-1)} = 0$$

$$q_{x, y, 4} \equiv q_{81(y-1)+9(x-1) + (4-1)} = 1$$

$$q_{x, y, 5} \equiv q_{81(y-1)+9(x-1) + (5-1)} = 0$$

$$q_{x, y, 6} \equiv q_{81(y-1)+9(x-1) + (6-1)} = 0$$

$$q_{x, y, 7} \equiv q_{81(y-1)+9(x-1) + (7-1)} = 0$$

$$q_{x, y, 8} \equiv q_{81(y-1)+9(x-1) + (8-1)} = 0$$

$$q_{x, y, 9} \equiv q_{81(y-1)+9(x-1) + (9-1)} = 0$$

定式化のための命名

定式化のために、行、列、３ｘ３領域に名前をつける。

$行　　　　 : R_{i}$
$列　　　　 : C_{i} \hspace{20pt} i \in \{ 1, 2, \cdots, 9 \}$
$３ｘ３領域 : A_{i}$

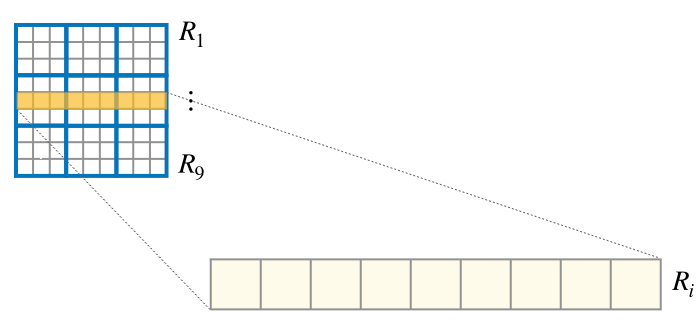

定式化のための命名（行）

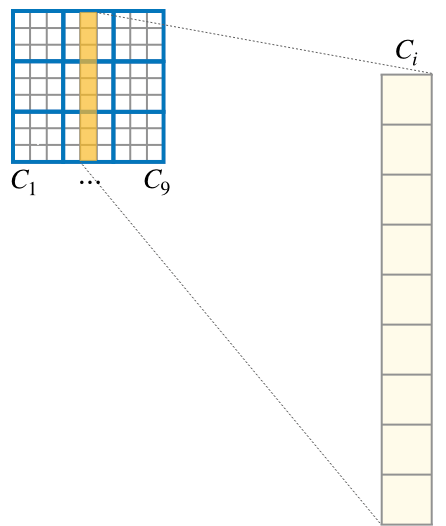

定式化のための命名（列）

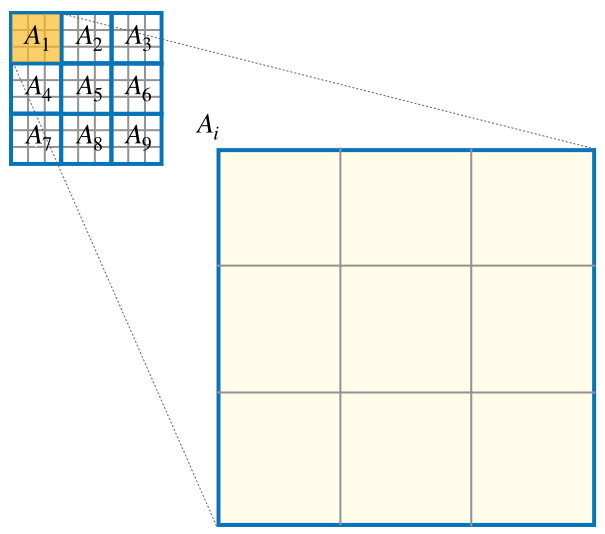

定式化のための命名（３ｘ３領域）

イジングモデル

数独のルール（制約条件）を定式化する。

$$H = \sum _{x=1} ^{9} \sum _{y=1} ^{9} H_{1} ^{(x, y)} + \sum _{n=1} ^{9} \sum _{i=1} ^{9} H_{2} ^{(i, n)}$$ $$H_{1} ^{(x,y)} = \left( 1 - \sum _{n=1} ^{9} q_{x,y,n} \right) ^{2} \longrightarrow -\sum _{n=1} ^{9} q_{x,y,n}+ \sum _{n=1} ^{8} \sum _{m=n+1} ^{9} q_{x,y,n} q_{x,y,m}$$ $$H_{2} ^{(i, n)} = \left[ \sum _{(x, y),(x^{\prime}, y^{\prime}) \in R_{i}} + \sum _{(x, y),(x^{\prime}, y^{\prime}) \in C_{i}} + \sum _{(x, y), (x^{\prime}, y^{\prime}) \in A_{i}} \right] q_{x, y, n} q_{x^{\prime}, y^{\prime}, n}$$

QUBO変数の設定に基づく制約条件

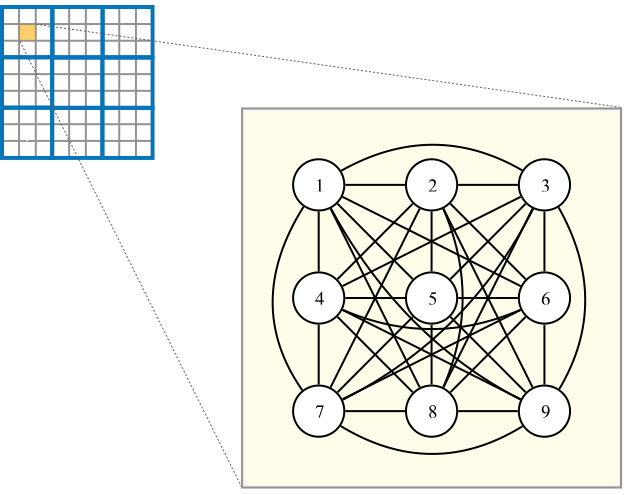

各マスに設定されたQUBO変数は、必ず１つだけ1でなければならない。 $$H_{1} ^{(x,y)} \longrightarrow -\sum _{n=1} ^{9} q_{x,y,n} + \sum _{n=1} ^{8} \sum _{m=n+1} ^{9} q_{x,y,n} q_{x,y,m}$$ｘ

数独のルールに基づく制約条件

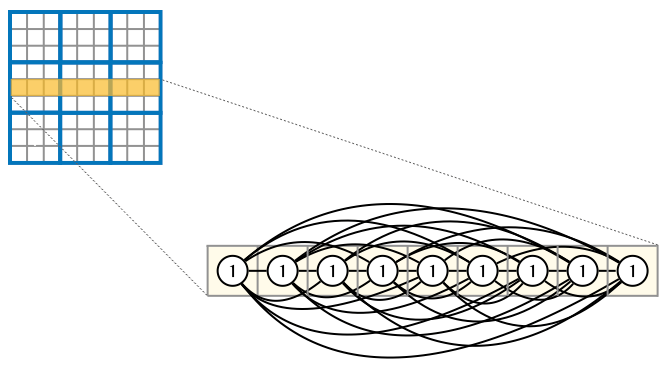

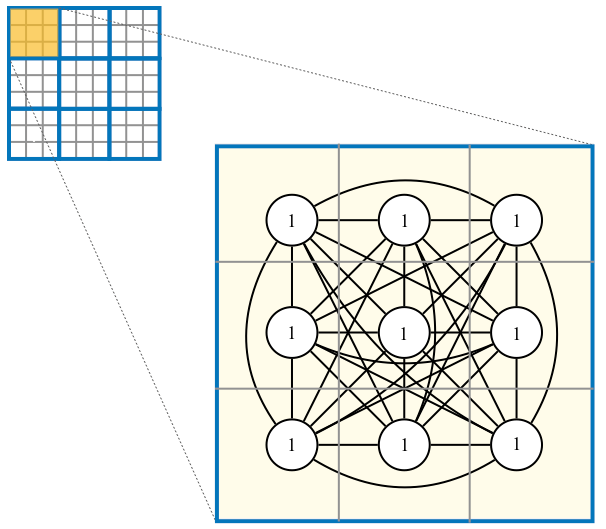

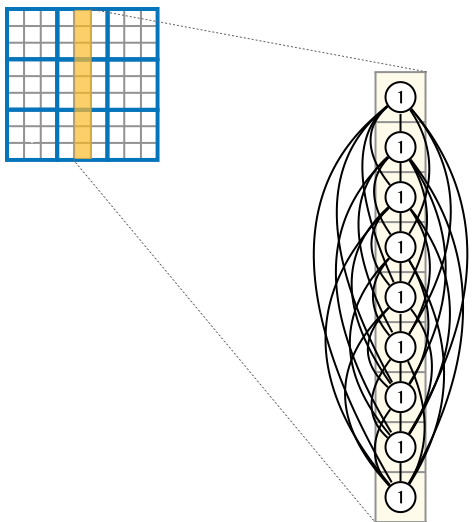

各行、列、3×3領域では、同じ数字が重複してはならない。

$$H_{2} ^{(i, n)} = \left[ \sum _{(x, y),(x^{\prime}, y^{\prime}) \in R_{i}} + \sum _{(x, y),(x^{\prime}, y^{\prime}) \in C_{i}} + \sum _{(x, y), (x^{\prime}, y^{\prime}) \in A_{i}} \right] q_{x, y, n} q_{x^{\prime}, y^{\prime}, n}$$
